一、概述

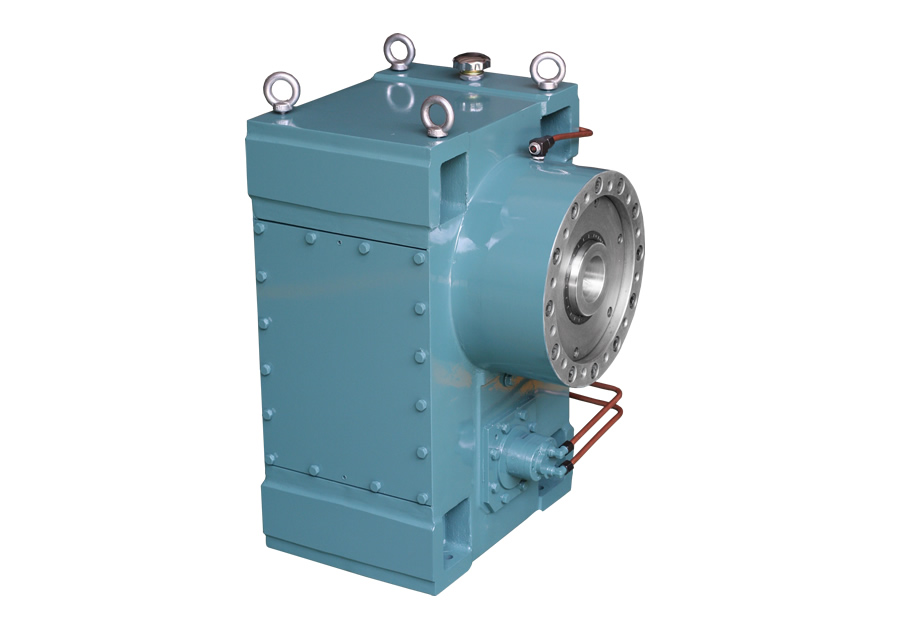

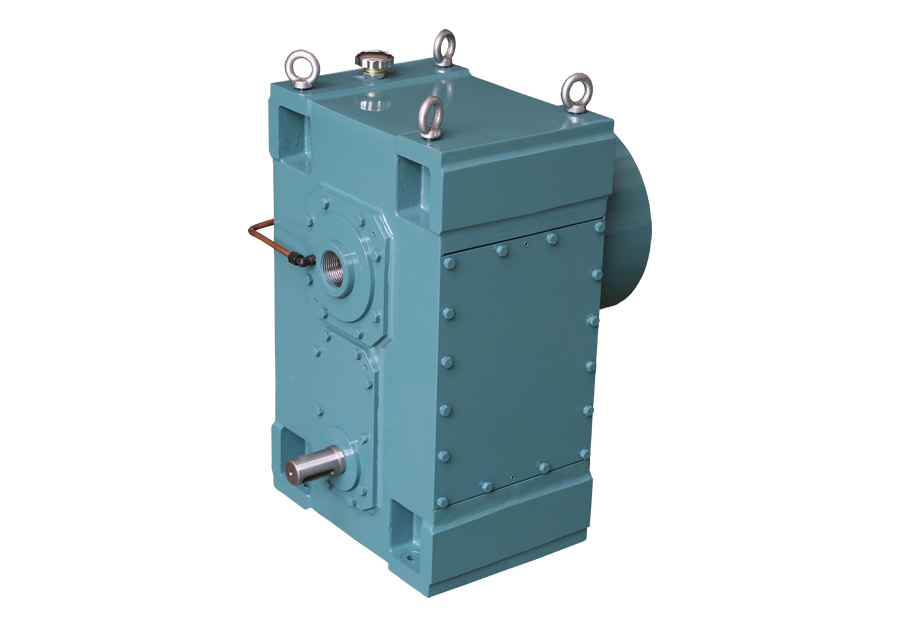

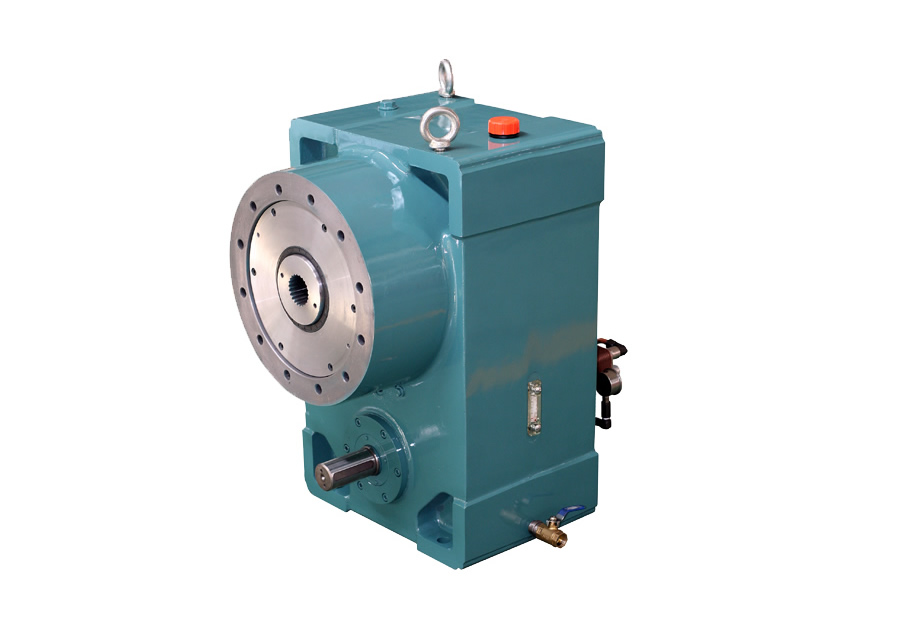

DJYG系列高扭矩減速機是專為塑料、橡膠單螺桿擠出機配套設計的高精度硬齒面齒輪傳動裝置。通過進一步的優化設計，使該系列產品具有體積小,承載能力強，擠出速度高，傳動平穩，噪音低，效率高等優點。
箱體：箱體采用整體設計，使結構更加穩定。
鑄件：采用QT400、HT250等高品質材料，并進行充分的時效處理。箱體的加工按照規范的工藝執行，保證加工的精度。
齒輪：齒輪材質采用20CrMnMo、20CrNi2MoA、17CrNiMo6等高強度合金鋼，經過滲碳淬火和磨齒等工序，使齒面硬度達到HRC56-62，精度達到5-6級(GB/T10095-2001),并對齒面進行適當?shù)男扌?，改善齒輪的嚙合狀況。 軸承：選用SKF、FAG、NSK、ZWZ等國內外著名品牌。
密封件：選用SOG,SIMIRIT,NAK等進口品牌。二、適用范圍
1.高速軸轉速不大于1500轉/分（大于該轉速時請與我公司聯系）。
2.齒輪傳動圓周速度不大于20米/秒。
3.工作環境溫度為-40℃~40℃，如果低于0℃，啟動前潤滑油應預熱至0℃以上本減速機可用于正反兩個方向運轉，但部分機型高速軸帶單向油泵，默認方 向?yàn)椋好嫦蜉敵鲚S，出軸為順時針旋轉。如方向改變，請?jiān)谟嗀洉r(shí)說明。

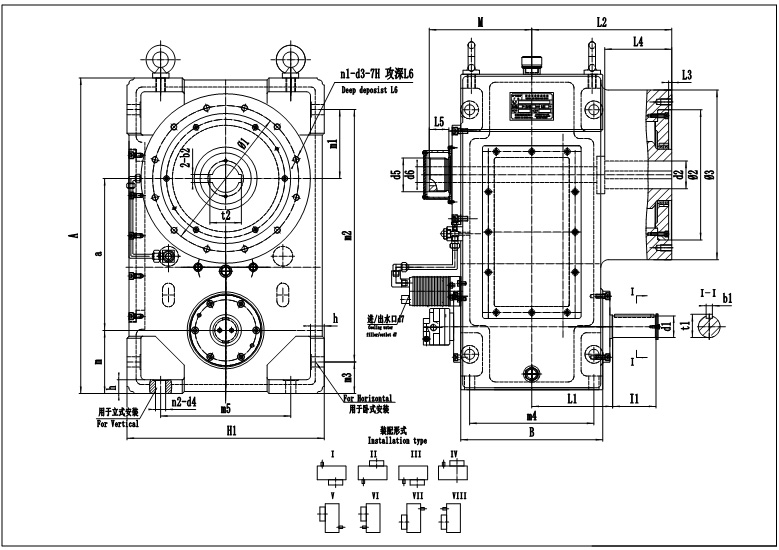

外形尺寸參數表
規格 a 外形尺寸 地腳安裝尺寸 輸入軸尺寸 A B H H1 h m n2 d4 m1 m2 m3 m4 m5 L1 I1 d1(m6) t1 b1 DJYG133 218 478 215 140 280 22 95 4 16 113 374 52 180 186 125 60 28 31 8 DJYG146 260 560 256 160 320 25 110 4 18 128 436 62 210 220 148 80 38 41 10 DJYG160 277 620 256 170 340 25 134.5 4 18 141 485 67.5 225 225 148 80 38 41 10 DJYG180 320 700 340 220 440 30 160 4 18 140 540 80 290 290 200 80 45 48.5 14 DJYG200 340 750 340 240 480 30 160 4 18 170 590 80 290 330 200 80 45 48.5 14 DJYG225 385 800 360 250 500 35 160 4 26 165 620 90 315 330 205 110 55 59 16 DJYG250 430 930 380 280 560 45 190 4 26 205 720 105 330 360 220 110 60 64 18 DJYG280 500 1000 410 300 600 50 200 4 34 190 780 110 345 380 240 125 65 69 18 DJYG320 555 1120 450 350 700 60 225 4 40 210 860 130 380 450 265 130 80 85 22 DJYG360 615 1200 490 400 800 60 220 4 40 235 940 130 415 530 275 130 90 95 25 規格 平鍵輸出接口尺寸 推力包聯接尺寸 冷卻管接頭 冷卻器接頭 重量 d2(H8) L4 t2 b2(F9) L2 Φ1 Φ2(H8） L3 Φ3 n1 d3 L6 d5 d6 L5 M d7 kg DJYG133 38 90 44.6 10 205 205 180 8 240 8 M12 24 M16 20 30 137 DN20 180 DJYG146 45 120 52.6 14 245 230 200 8 260 8 M12 24 M20 25 30 153 DN20 200 DJYG160 50 120 57.6 14 235 245 210 8 280 8 M16 28 M20 25 30 153 DN20 250 DJYG180 55 140 63.6 16 323 290 250 8 330 12 M16 28 M80*4 35 50 250 DN20 470 DJYG200 60 170 68.8 18 330 300 270 8 350 12 M16 28 M85*4 40 50 250 DN20 500 DJYG225 70 170 79.8 20 355 370 330 8 430 12 M20 35 M85*4 55 50 265 DN20 670 DJYG250 80 180 90.8 22 380 370 330 8 430 12 M20 35 M85*4 55 50 285 DN20 850 DJYG280 90 180 100.8 25 435 410 360 8 460 12 M24 40 M85*4 55 50 300 DN20 1200 DJYG320 110 200 122.8 28 480 455 400 10 520 12 M24 40 M90*4 60 60 325 DN20 1500 DJYG360 120 245 134.8 32 510 475 400 15 550 12 M30 50 M90*4 60 60 342 DN20 2000 DJYG系列高扭矩單螺桿擠出機減速機功率、扭矩參數表
公稱傳動比i 公稱轉速rpm 減速機規格 輸入n1 輸出n2 133 146 160 180 200 225 250 280 320 360 許用輸入功率P1(KW)、輸出扭矩T2(N.m) P1 T2 P1 T2 P1 T2 P1 T2 P1 T2 P1 T2 P1 T2 P1 T2 P1 T2 P1 T2 6.3 1500 238 30 1710 62 2526 90 3665 133 5348 - - - - - - - - - - - - 1200 190 26 1723 52 2612 74 3712 101 5406 - - - - - - - - - - - - 1000 159 22 1732 35 2630 62 3740 90 5430 - - - - - - - - - - - - 750 119 16 1985 33 2690 47 3830 69 5510 - - - - - - - - - - - - 8 1500 188 34 1731 51 2672 71 3719 100 5008 124 6210 172 8759 - - - - - - - - 1200 150 28 1765 43 2714 59 3785 80 5090 99 6305 136 8620 - - - - - - - - 1000 125 23 1757 35 2751 49 3851 69 5185 86 6462 115 8555 - - - - - - - - 750 94 17.8 1814 27 2830 37 3879 52 5211 65 6514 88 9042 - - - - - - - - 10 1500 150 30 1918 43 2813 61 3803 80 5079 96 6116 140 9046 194 12384 342 21601 455 28891 593 37629 1200 120 24 1920 36 2831 49 3890 64 5106 78 6210 115 9120 157 12521 278 22090 366 29120 477 37950 1000 100 20 1918 29 2846 42 3925 54 5162 65 6302 97 9291 134 12836 235 22398 312 29736 406 38657 750 75 15.4 1969 23 3009 32 3990 42 5348 51 6591 74 9348 102 13023 180 22859 237 30098 311 39495 12.5 1500 120 20 1602 34 2677 49 3798 66 5145 77 6072 113 8717 149 11702 249 20169 378 29301 477 38152 1200 96 17 1650 27 2676 39 3851 53 5209 62 6120 89 8806 121 11996 206 20453 302 29985 390 38789 1000 80 14 1682 23 2675 34 3955 45 5325 52 6154 77 8903 102 12393 171 20777 258 30954 327 39232 750 60 10.7 1715 16.9 2663 26 4057 34 5367 39 6156 59 9103 78 12647 131 21240 197 31513 250 39992 14 1500 107 17.1 1546 30 2658 41 3642 60 5204 68 6098 98 8609 135 11753 226 21057 335 29900 452 39675 1200 86 14.2 1578 23.8 2651 33 3642 47.5 5290 55 6106 78 8702 109 12102 190 21210 270 30050 360 40125 1000 71 11.8 1601 20 2653 28 3643 41 5334 46 6118 68 8884 92 12864 154 21533 230 30255 309 40647 750 54 9 1628 15.8 2805 21 3728 30 5385 35 6283 51 9036 71 13243 117 21823 174 31060 236 41430 16 1500 94 16.3 1610 26 2605 34 3491 52 5255 60 6006 86 8609 119 11912 182 18257 305 30122 371 37217 1200 75 12.8 1635 22 2685 27.5 3506 42 5320 48 6090 69 8750 95 12050 145 18452 239 30420 296 37652 1000 63 11.3 1676 18 2773 23 3543 35 5426 41 6156 59 8859 81 12182 125 18799 208 30797 253 38050 750 47 8.6 1725 13.5 2773 17.4 3574 26 5374 30 6201 44 9095 62 12439 96 18942 159 31900 194 38922 18 1500 83 - - 23 2624 30 3423 41 4678 55 6187 78 8910 99 11309 182 21017 268 30433 323 37481 1200 67 - - 18.5 2655 24.4 3495 33 4720 43.4 6210 63 9006 80 11506 148 21250 215 30856 265 37985 1000 56 - - 15.7 2687 21 3594 28 4792 37 6243 53 9071 68 11764 125 21626 182 31038 221 38514 750 42 - - 11.3 2582 15.8 3610 21 4718 28 6397 41 9367 52 11995 96 21829 140 31833 168 39036 20 1500 75 - - 19.1 2348 29 3564 37 4548 50 5603 70 8615 93 11640 158 19933 246 30550 303 37629 1200 60 - - 15.7 2495 22.3 3541 29 4582 37.4 5952 55 8710 74 11820 126 20050 194 30859 239 37950 1000 50 - - 13.5 2489 19.1 3521 25 4609 34 6268 47 8818 64 12008 109 20291 168 31275 207 38535 750 38 - - 10 2481 14.6 3594 19.1 4738 25 6153 36 9095 48 12127 84 20836 128 31751 158 39192
